螺旋螺紋管換熱機組 |
智能螺旋螺紋管換熱器
|

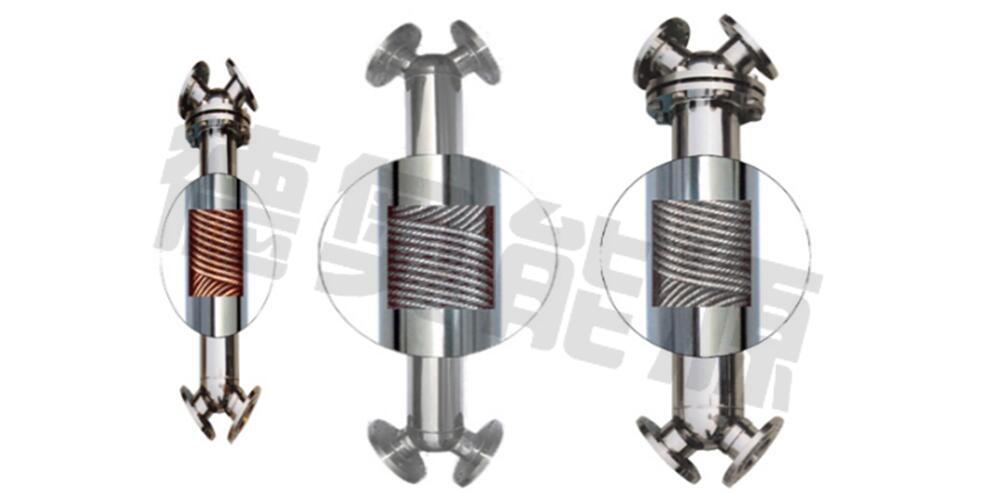

螺旋螺紋管式換熱器是德奧公司科研人員研制出一種新型高效節能的換熱設備，它在設計上完全突破了傳統管殼式換熱器的設計思路，從材料選擇到結構形式、外形體積等方面與傳統管殼式換熱器相比均有大幅度變化，多項技術創新使該換熱器從外觀到性能等各方面明顯超越了傳統管殼式換熱器，改變了傳統換熱器結構簡單、體積龐大、外形粗糙、效率低下的特點，是傳統換熱器的更新換代產品。
二、產品構成及工作原理
◆ 產品構成
該機組是集成了高效螺旋螺紋管換熱器、循環泵、補水泵、除污器、過濾器、壓力表、溫度計、閥門管路、各種傳感器以及自動控制系統于一體的機電化成套設備。
◆ 工作原理
一次網熱媒系統：蒸汽經溫控閥進入換熱器，釋放熱量后形成凝結水，經疏水閥進入凝結水箱供系統補水用。二次網系統從用戶處回來的循環水，經除污器，經循環泵加壓，進入換熱器加熱后，由供水口供用戶使用。
溫度控制系統保證了設計要求的出水溫度。設置在供水管上的溫度傳感器，把檢測到的供水管中水的溫度數據傳遞給電控柜內部的控制電路，通過控制電路的計算，來判斷供水管中水的溫度相對設計溫度是正常、過高還是過低，進而對溫控閥的開啟度進行相應精度調節控制，使得供水溫度保持在設計溫度要求的范圍內。
定壓系統保持系統壓力穩定，起到超壓、低壓保護作用。系統定壓由電接點壓力表及補水泵自動控制，也可采用膨脹水箱和補水泵配合定壓。系統壓力低于設定值時，補水泵啟動，系統進行補水；到設定壓力值時,補水泵停止運行。
三、產品優勢
與傳統換熱機組相比較，該機組有以下優點：
● 換熱效率高
換熱器采用最新型螺紋螺旋管高效換熱器，傳熱系數高達13600w/m2?℃，是傳統換熱器的3～7倍，另外，在換熱器中蒸汽溫度高走管內，循環水溫度低走管外，熱損失小，總換熱效率近100%。同時，結合機組氣候溫度補償、定時分段等自動調節控制功能的實施，可節約蒸汽10 %以上。
● 性價比高
與傳統機組相比較，該機組采用新型高效螺旋螺紋管換熱器，該換熱器體積是傳統換熱器的五到十分之一左右，重量約十分之一因此，此新型機組體積小、重量輕，可以大大節約機房面積、基建和安裝費用。
● 運行管理便利
機組采取了出水溫度控制、系統補水及定壓等先進成熟的自動控制系統，故障率低，維護量少，節能運行，可真正實現無人值守和遠程監控。
四、控制方案
1．供水溫度控制：通過PID算法調節一次側調節閥的開度來控制二次供水溫度；
2．供水溫度氣候補償：根據室外溫度的變化自動修正供水溫度的設定值，使供水溫度隨氣候變化而變化，保證了供熱舒適性又節約了能源；
3．定時段運行：每天可分多個時段，每段可設不同的目標溫度，可節約能源；
4．安全保護：超壓、超溫、失水、水泵故障。
五、機組性能參數表
|
型號 |
供熱面積 （m2） |
換熱量 （mw） |
蒸汽耗量 （t/h） |
循環水流量 （t/h） |
循環泵功率 （kw） |
重量 （kg） |
|
HJZ0.35 |
5000 |
0.35 |
0.511 |
11 |
2.2 |
390 |
|
HJZ0.70 |
10000 |
0.70 |
1.058 |
22 |
4 |
400 |
|
HJZ1.05 |
15000 |
1.05 |
1.533 |
33 |
5.5 |
430 |
|
HJZ1.40 |
20000 |
1.40 |
2.044 |
44 |
7.5 |
510 |
|
HJZ1.75 |
25000 |
1.75 |
2.555 |
55 |
11 |
570 |
|
HJZ2.10 |
30000 |
2.10 |
3.066 |
66 |
11 |
600 |
|
HJZ2.45 |
35000 |
2.45 |
3.577 |
77 |
15 |
650 |
|
HJZ2.8 |
40000 |
2.80 |
4.088 |
88 |
15 |
760 |
|
HJZ3.5 |
50000 |
3.50 |
5.110 |
110 |
15 |
820 |
|
HJZ4.2 |
60000 |
4.20 |
6.132 |
132 |
18 |
950 |
|
HJZ4.9 |
70000 |
4.90 |
7.154 |
154 |
18 |
1050 |
|
HJZ5.6 |
80000 |
5.60 |
8.176 |
176 |
22 |
1120 |
|
HJZ6.3 |
90000 |
6.30 |
9.198 |
198 |
22 |
1200 |
|
HJZ7.0 |
100000 |
7.00 |
10.22 |
220 |
30 |
1350 |
|
HJZ10.5 |
150000 |
10.50 |
15.33 |
330 |
37 |
1850 |
|
HJZ14 |
200000 |
14 |
20.44 |
440 |
45 |
2650 |
注：
1、供水溫度為95℃，回水溫度為70℃，熱媒為0.6Mpa飽和蒸汽，熱指標為64w/m2；
2、以上參數僅供參考，具體工況需要具體設計計算。
六、訂貨須知
訂貨時需提供以下參數：供熱面積、熱媒工況、供回水溫度、場地情況、自控要求，我公司技術人員將為您提供詳細的選型方案。
|
